いつもお世話になりありがとうございます。
AIDIMTEXTMOVEについて教えて下さい。
添付した寸法値の左にあり水平寸法値25を左側に変更したいのですが（寸法線とともに移動）
寸法値を選択すると任意の位置に移動はできるのですが
右側の375と寸法線と同レベルの位置に合わせることができません。
無理なのでしょうか。

具体的にどのような状態になるのでしょうか？

LUNEさんお返事ありがとうございます。

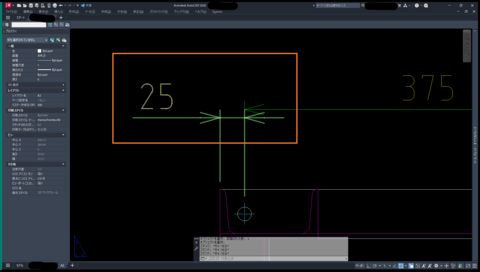

現象のスクリーンショットをお送りいたします。

その状況なら、25の寸法線を選択→矢印マークの先端にグリップが表示されるので375の寸法に近い方をクリック→375の寸法の矢印マークの先端に重なるようにクリック
これで、寸法線の位置が揃うはずです。

「寸法値と寸法線とともに移動」の設定の場合、寸法値を動かすと寸法値のグリップが文字の中央から引出線の位置に変更になるので、どうしても一度高さが変わって表示されますね。
寸法値のグリップを選択したら、元の寸法の矢印マークの引出したい方の矢印の先端を狙ってクリックすると、高さが揃ったまま移動できると思います。

LUNEさん早々のお返事ありがとうございます。
AIDIMTEXTMOVE→0→25の寸法線をクリック
では矢印マークの先端にグリップが表示が表示されないのですが
私のオペレーティングがおかしいのでしょうか？

AIDIMTEXTMOVEのコマンドを使うなら、グリップは表示されないです。
そのまま、375の寸法の矢印マークの先端に重なるようにクリックしてみてください。

私の書いたのは、コマンドを使わずグリップモードでの操作ですが、ちょっと間違ってたみたいです。
25の寸法値を選択→25の文字にあるグリップを選択→375の寸法の矢印マークの先端に重なるようにクリック

LUNEさん、お返事ありがとうございます。
やはり、AIDIMTEXTMOVEコマンドではグリップが効かないようですね（残念）
今までAIDIMTEXTMOVEコマンドを使わずにグリップモードでおこなっていたのですが
ワンテンポ遅くなることがわずらわしかったので
AIDIMTEXTMOVEコマンドがあることを発見したので使えるか試していました。

AIDIMTEXTMOVEを使うなら、端点スナップ入れておけば、矢印の先端がスナップできるんじゃないでしょうか？

LUNEさん度々のアドバイスありがとうございます。
端点スナップを効かせても文字が右側に行ってしまいました。
何か別の方法を考えてみます。

右側に、　と言うより　第2矢印側　でしょうね。　そんな仕様になってる気がします。

私もAIDIMTEXTMOVEを使ってみましたが、挙動がよくわからない・・・
とにかく、
「寸法値と寸法線とともに移動」の設定の場合、寸法値を動かすと寸法値のグリップが文字の中央から引出線の位置に変更になる
というのがポイントだと思うので、位置指定の時に高さを揃えたい寸法線と平行になるように、引き出したい側でクリックする必要があると思われます。

私はそういうときは一時トラッキングを使いますが・・・
